2. MANUEL OPÉRATEUR

Posted
Updated
Bytechwriteadmin

SOMMAIRE

INTRODUCTION

Ce Manuel s’adresse aux opérateurs de l’équipement en référence. Il décrit tout d’abord l’équipement, son contexte d’utilisation, ses fonctions, ses performances et caractéristiques.

Il présente ensuite, les opérations courantes réalisables avec l’équipement, les démarches opératoires pour les effectuer, les mesures de sécurité à respecter avant toute utilisation.

En parallèle, il est fortement recommandé de prendre en compte le MANUEL GÉNÉRAL DE SÉCURITÉ DES ÉQUIPEMENTS.

Dans cet autre manuel figurent des informations et instructions de sécurité importantes.

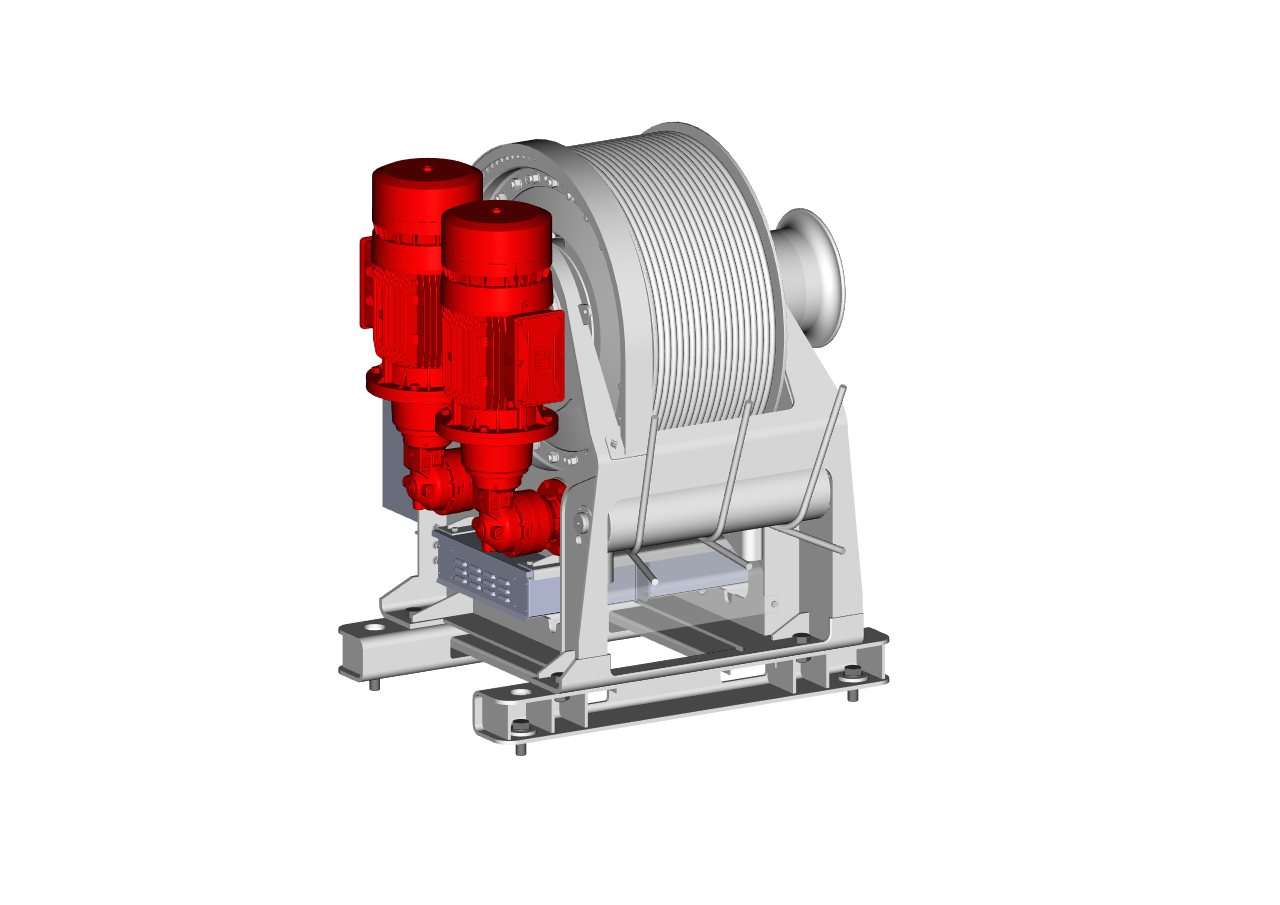

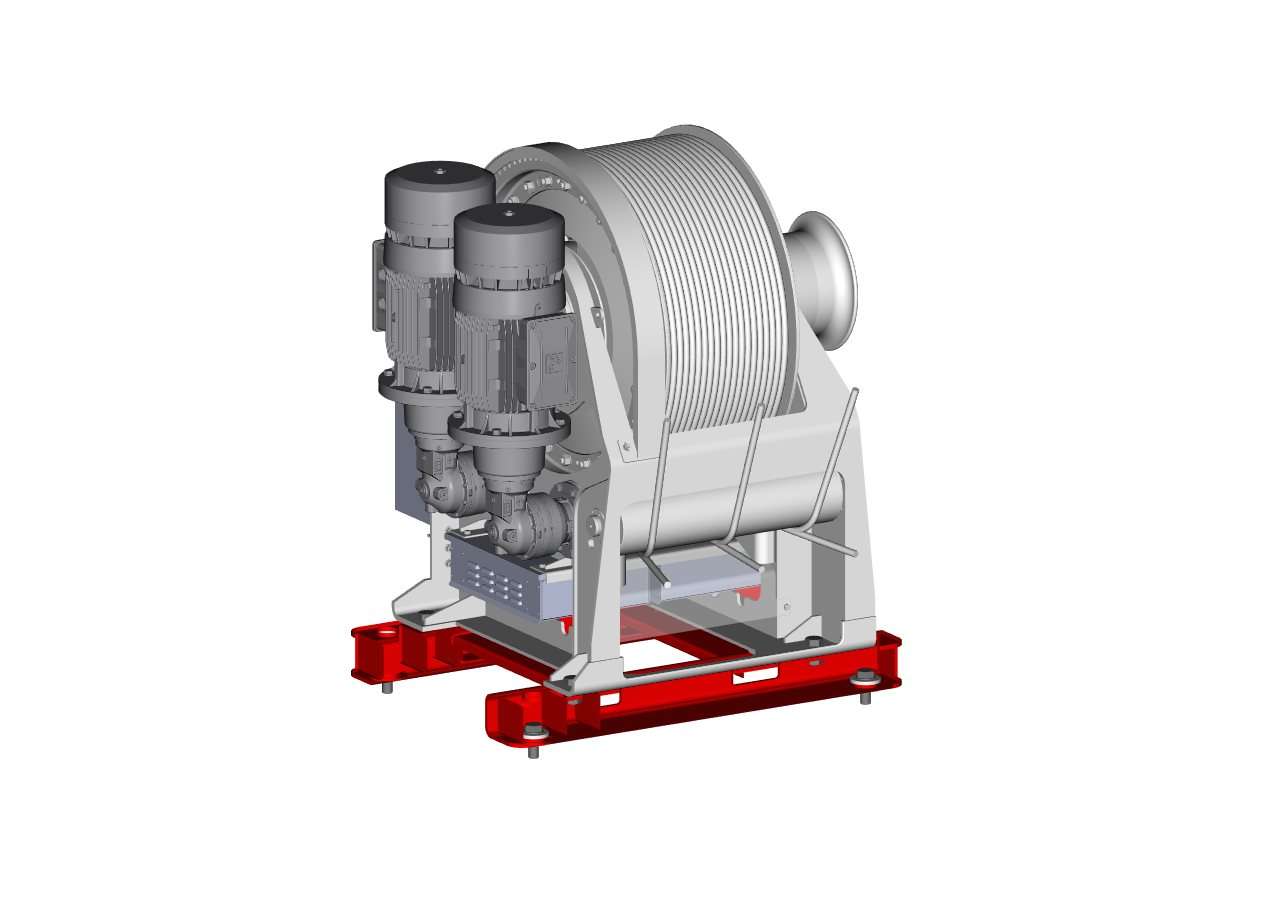

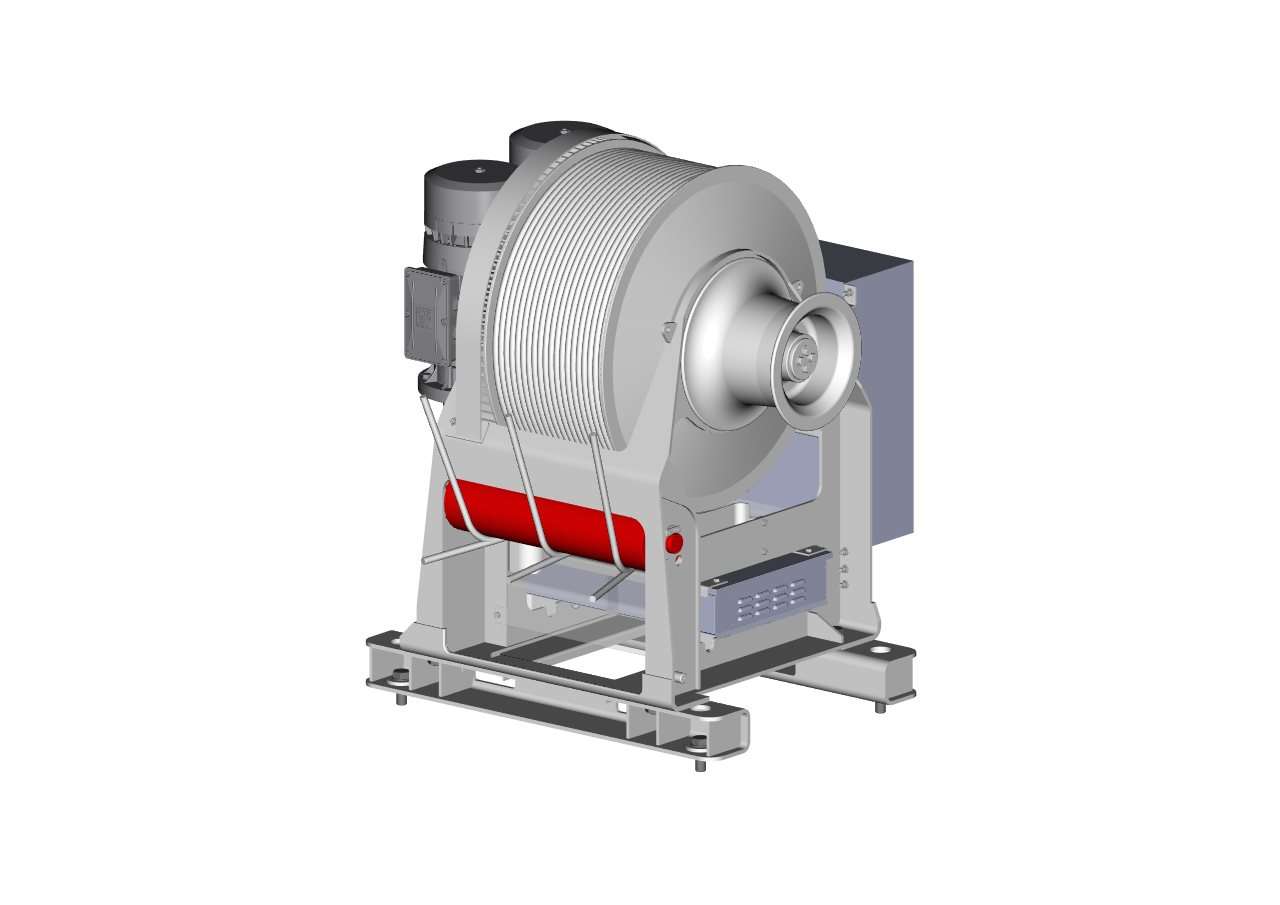

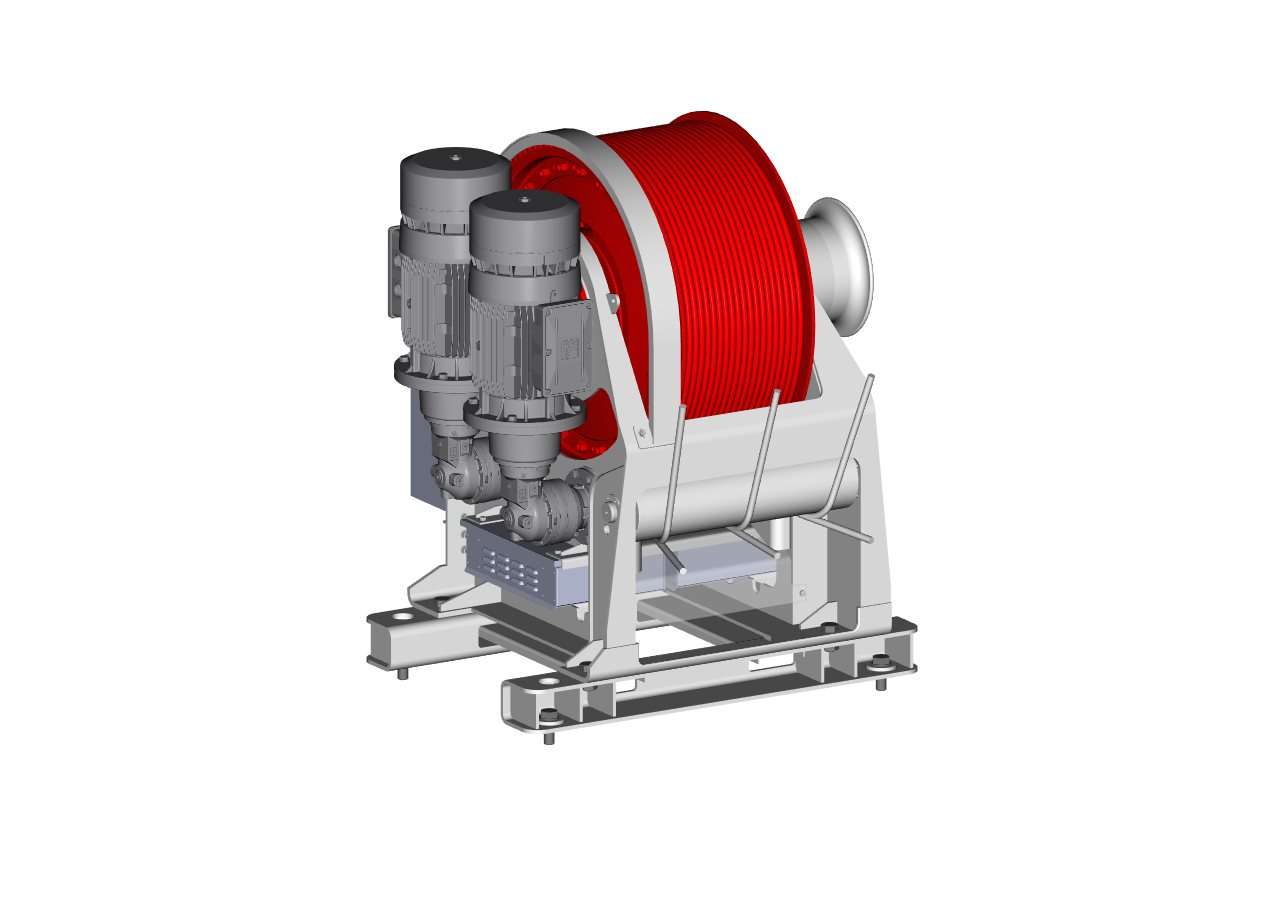

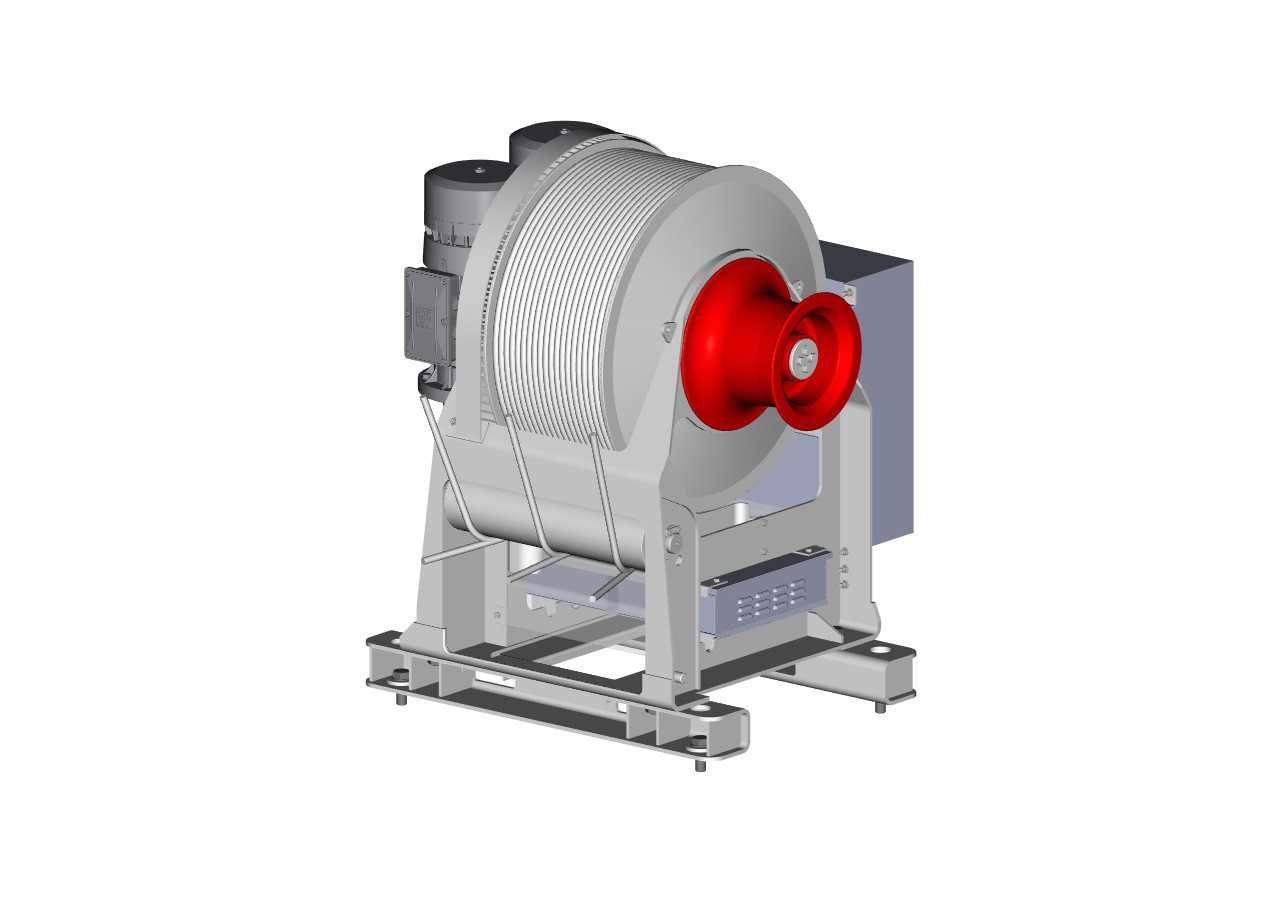

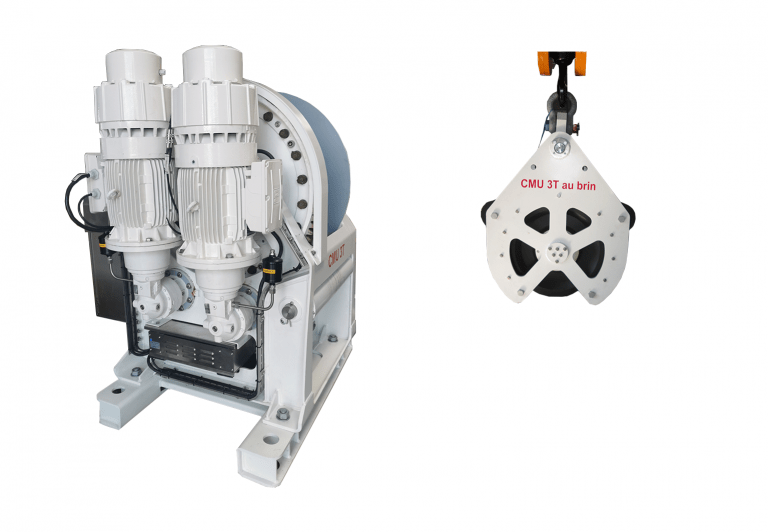

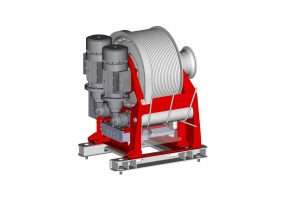

SOUS ENSEMBLES​ DU TREUIL

CONTRÔLE COMMANDE​ DU TREUIL

Coffret électrique Treuil mobile

Le système de Contrôle-Commande du treuil mobile est composé d’un variateur, d’un module d’entrées / sorties déporté permettant l’échange d’informations avec l’automate du TGF (Armoire Treuils) et d’une interface opérateur (coffret électrique et boite à Boutons comme illustre ci-dessous).

  • Sélecteur du coffret électrique.

  • Voyant blanc indique la présence du 400 VAC.

  • Voyant blanc indique la présence du 24 VDC.

  • Sélecteur de mode Normal / Maintenance.

  • Bouton poussoir permet l’acquittement de l’alarme et/ou défaut.

  • Voyant jaune indique la présence d’une alarme.

  • Voyant rouge Indique la présence d’un défaut.

  • Bouton coup de poings pour actionner un AU – Arrêt d’Urgence.

  • Ventilation : Aération / ventilation du coffret électrique + plaque obturatrice

Boite à boutons pendante

  • Voyant blanc indique que le mode maintenance est actif

  • Bouton poussoir active le virage manuel.

  • Bouton poussoir active le filage manuel

  • Bouton coup de poings pour Actionner l’AU – Arrêt d’Urgence

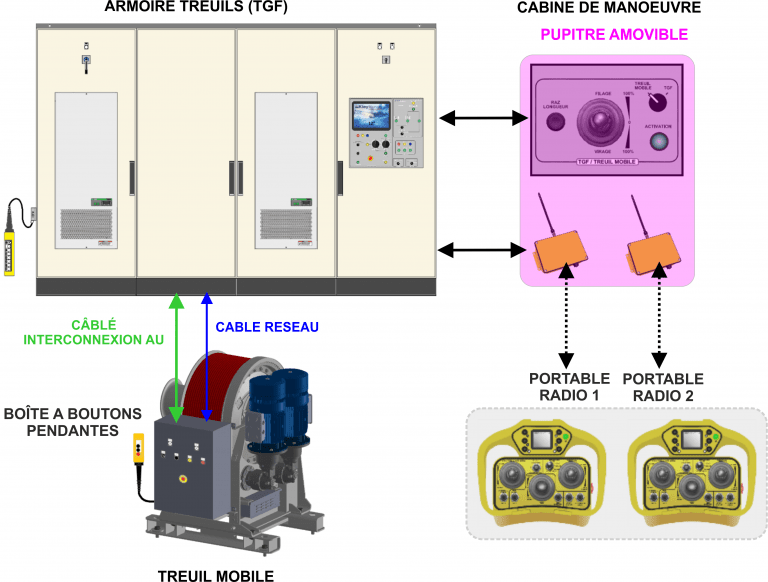

Pupitre de commande

       L’opérateur dispose de plusieurs  pupitres pour les commandes du treuil :

  • Boite à boutons pendante
  • Pupitre amovible cabine de manœuvre
  • Pupitre portables radio

UTILISATION ET OPÉRATIONS ​

VÉRIFICATIONS PRÉALABLES

Avant l’utilisation de l’équipement, il est recommandé d’effectuer une inspection visuelle générale de l’ensemble de l’équipement. La fiche opératoire détaille, par zone, les points de contrôles visuels fiche 811 FO/01 du Treuil Grands Fonds, du portique latéral et des treuils associés.

Retirer les plaques obturatrices des ventilations (utilisées pour le stockage) avant de mettre en service l'équipement.

MISE EN SERVICE

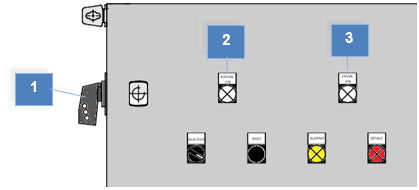

MISE SOUS TENSION DU COFFRET ÉLECTRIQUE
  1. Tension 3x400VAC : Basculer l’Interrupteur 400V 1  vers la droite en position « I ».
  2. Vérifier que le voyant 2  « 400VAC ON » est allumé. La partie commande est également alimenté, les composants d’automatisme démarrent. Vérifier que le voyant  3  « 24VDC ON » est allumé.
MISE HORS TENSION DU COFFRET ÉLECTRIQUE

Il est indispensable que tous les moteurs soient à l’arrêt et que les freins soient serrés avant de procéder à la mise hors tension.

  1. Tension 3x400VAC: Basculer l’Interrupteur 400V 1 vers la gauche en position « 0 ».

  2. Vérifier donc que les voyants 2  et  3  sont bien éteints.
MODE DE MARCHE
MODE MAINTENANCE

Pilotage en Tout Ou Rien depuis la Boîte à boutons pendante pour les phases de préparation et de maintenance. Indépendant de l’installation du TGF.

Prérequis :
  • Mettre le Coffret électrique sous tension.

    Sélectionnez le mode de marche MAINTENANCE à l’aide du sélecteur  4  du coffret électrique.Le voyant  10  s’allume pour indiquer que la Boite à boutons est active. Utilisez les boutons Filage ou Virage correspondants au mouvement souhaité.

La vitesse de fonctionnement peut être réglé depuis le potentiomètre dans le coffret électrique avant l’opération (limite de vitesse dans ce mode).

MODE NORMAL

Pilotage depuis le pupitre amovible de la cabine de manœuvre ou depuis les pupitres portables Radios. Nécessite la connexion à l’installation du TGF.

Prérequis ​:

  1. Coffret électrique sous tension Fª 2.1 MISE SOUS TENSION DU COFFRET ELECTRIQUE.
  2. Installation du TGF sous tension (Armoire Treuils + Coffret Cabine de manœuvre)
  3. Cable d’interconnexion à l’installation du TGF raccordés
  • Sélectionnez le mode de marche NORMAL à l’aide du sélecteur  4  du coffret électrique.
  • Activez le pupitre de commande désiré.

Pour activer les pupitres fixe et portables Radios, se reporter au manuel opérateur du Treuil Grands Fonds 811 D0503 – MANUEL OPÉRATEUR

COMMANDES EN MODE NORMAL

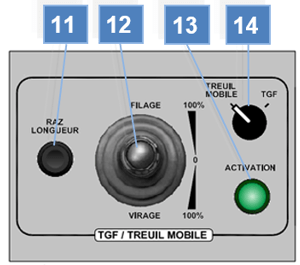

Depuis les pupitres portables Radios

Activer le treuil mobile depuis le coffret électrique cabine de manœuvre avec le sélecteur correspondant.

Utilisez le « Joystick »  12  apres avoir sélectionné Treuil mobile avec le sélecteur  14 .

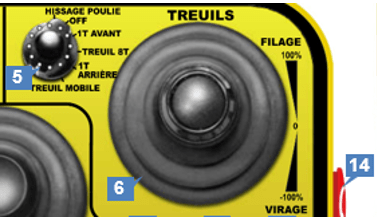

Depuis les pupitres portables Radios

Utilisez le « Joystick »  6  après avoir sélectionné Treuil mobile avec le sélecteur  5 .

Filage :  0==>100% = jusqu’à 1.0m/s

Virage :  0==>-100% = jusqu’à 0.6m/s

SÉCURITÉ DES OPÉRATIONS

L’opérateur est invité à lire attentivement et à respecter les Consignes de sécurité décrites dans le MANUEL GÉNÉRAL DE SÉCURITÉ DES ÉQUIPEMENTS Kleyfrance réf. SPE07.

Ces consignes ne sauraient se substituer aux CONSIGNES DE SECURITE PROPRES AU SITE D’EXPLOITATION
